MORSE MONOBLOCCO

Alta precisione, rigidità e compattezza per centri di lavoro,rettifiche e fresatrici.

• Grande stabilità e precisione nella lavorazione a sbalzo!
• Lavorazione su 3 facce con ganasce strette, unico piazzamento.
• Grande apertura, rispetto alla lunghezza della morsa, con ganasce esterne.

bordo octopus con decorazione e grigio

Forma geometrica pulita, ortoganalità perfette (assenze di ingombri morti), VF presenta la MORSA MONOBLOCCO NC 140 K.
Le misure H, H1, H2 B e C sono in tolleranza +0,0 -0,02, ciò consente l’uso di batterie di morse acquistate anche in tempi diversi.



Il corpo morsa ricavato dal pieno da un blocco di acciaio legato 18 NCds* cementato temprato ed interamente rettificato (concetto costruttivo finora applicato soltanto per morse manuali di piccole dimensioni da rettifica e sale di controllo) assicura rigidità e durata della precisione nel tempo.

CARATTERISTICHE E SPECIFICHE

Doppia vite dx/sx più madre vite a doppio sistema telescopico (brevettata).

Consentono la spinta della ganascia mobile per l’intera corsa con una sporgenza minima della vite (55 mm per NC 140 K) alla massima apertura.

Presa minima 2-3 mm.

Assenza di sollevamento della ganascia mobile.
Grande tenuta con presa minima (2-3mm).
Completo assortimento di spessori magnetici.

Ganasce alte esterne.

Viti di forza M14 per l’applicazione di ganasce alte esterne, ganasce strette e attrezzature specifiche.

Protezione rimovibile.

Protezione rimovibile a 2 posizioni.
Protegge il sistema di serraggio da polveri e materiale residuo di lavorazione.

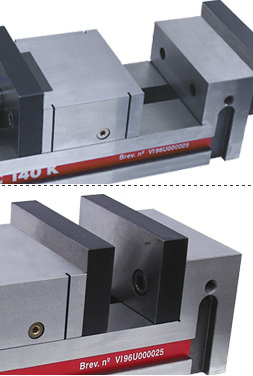

Estensione campo di apertura.

Mediante ganasce esterne è possibile estendere il campo di apertura.

Aumento dell’Altezza di presa con le medesime ganasce posizionate all’interno.

Spessore ganasce 25mm
(+0,0 / -0,01)

Utilizzo Idraulico e/o manuale.

Possibilità di uso indifferentemente idraulico e/o manuale.
Innovativa connessione idraulica mediante tubo ad alta pressione Ø 6 mm, con raccordo rapido (connessione rapidamente scollegabile).
Niente più grovigli e ingombri sul banco.

Gamma di tre unità di pressione agenti su un unico circuito:
– Moltiplicatori a pompata singola;
– Centralina pneumo/idraulica multipla brevettata, di piccole dimensioni viaggiante su banco per batteria di morse (massimo 3 unità);
– Unità di moltiplicazione meccanico/idraulica.

STAFFAGGIO

Possibilità di STAFFAGGIO in ORIZZONTALE e IMPIEGO LATERALE SU RETTIFICA.
